  2. Каталог
  3. Накладная серия Retro
  4. Механизмы

Керамические механизмы

Керамика высочайшего качества

Корпус обладает высокой механической прочностью, термостойкостью и диэлектрическими свойствами.

Глубокий насыщенный цвет

Покрытие устойчиво к любым механическим воздействиям и сохраняет цвет на протяжении всего срока службы.

Сверхнадежные механизмы

Продуманная конструкция механизма из поликарбоната с токоведущими частями из фосфорной бронзы обеспечивает срок службы не менее 40 000 циклов.

Дополните ваш интерьер!

Механизмы в стиле ретро создают изысканный акцент на деревянных стенах, кирпичной кладке и других видах отделки.

Простота установки на поверхности из любых материалов дает возможность использовать серию Retro в самых смелых дизайнерских проектах.

Конструкция и эстетика механизмов позволяет устанавливать их без декоративных рамок.

Механизмы Werkel Retro

Белые керамические механизмы

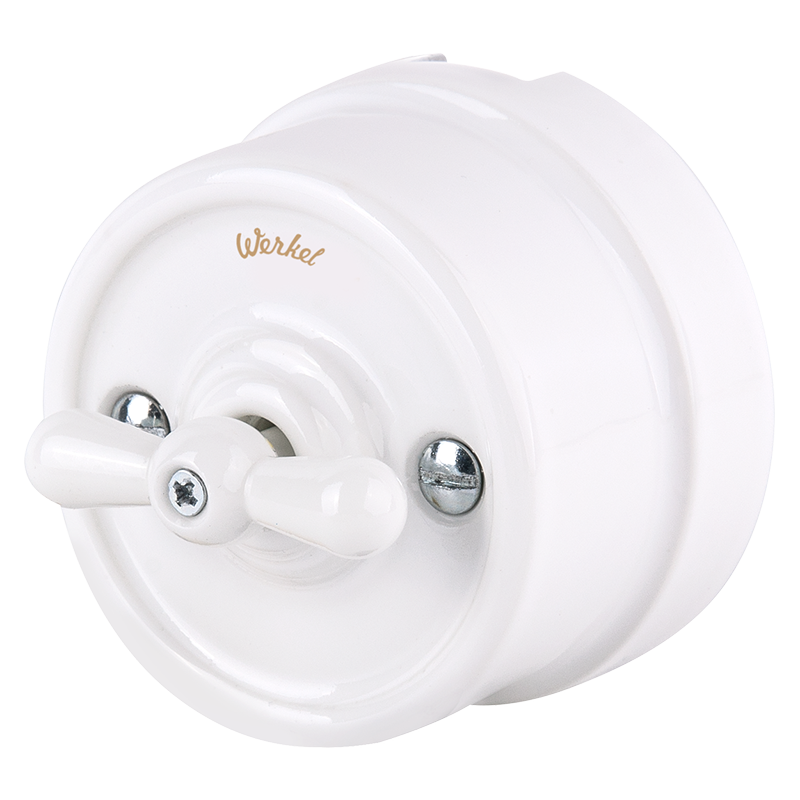

WL18-01-03 Переключатель одноклавишный (белый) Ретро
WL18-01-03

Переключатель одноклавишный (белый) Ретро

WL18-01-05 Выключатель на 4 положения двухклавишный (белый) Ретро
WL18-01-05

Выключатель на 4 положения двухклавишный (белый) Ретро

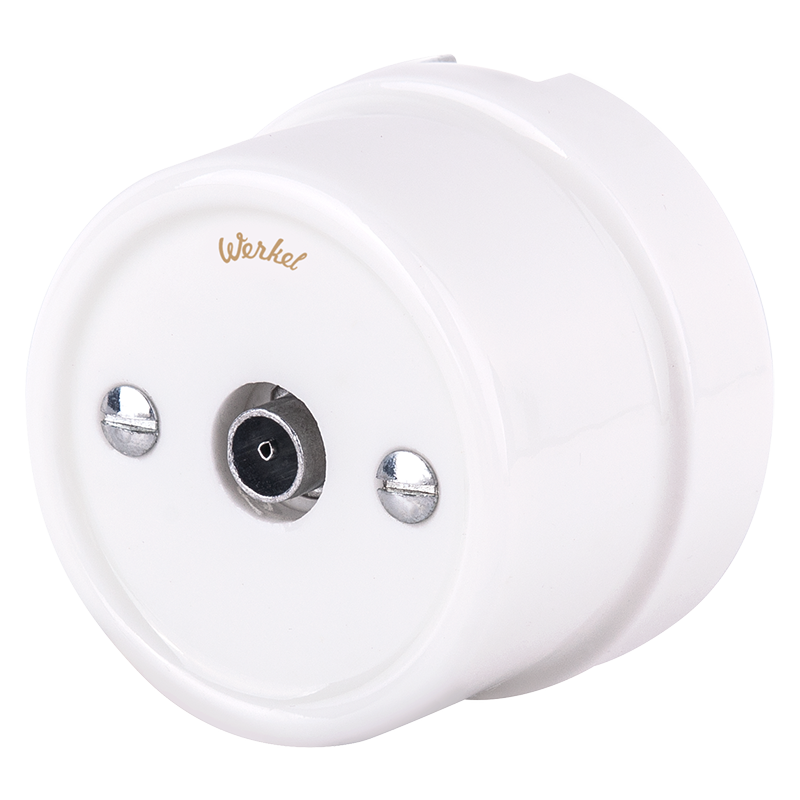

WL18-02-05 ТВ розетка (белая) Ретро
WL18-02-05

ТВ розетка (белая) Ретро

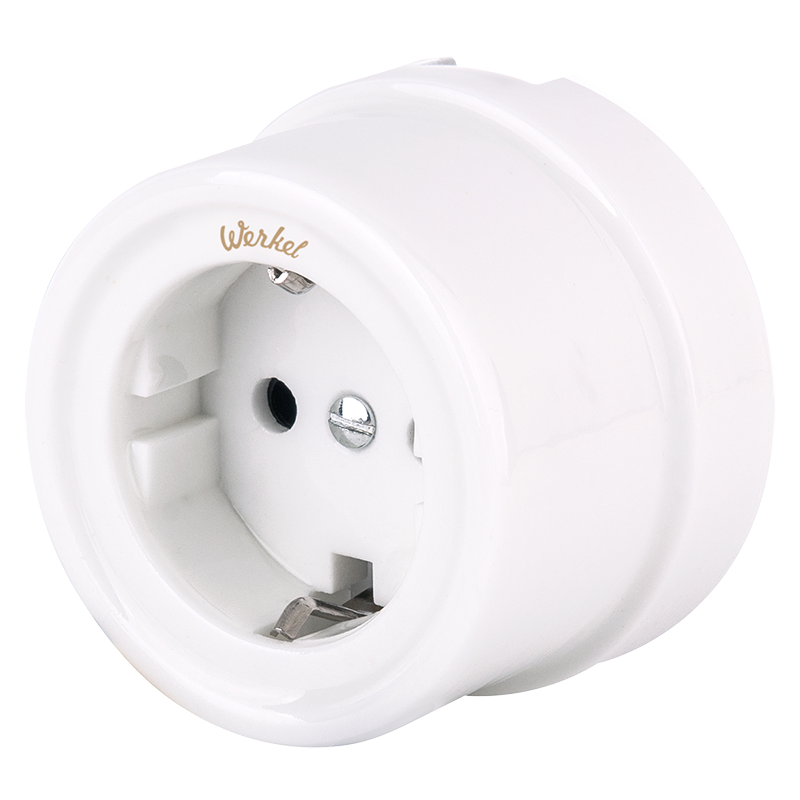

WL18-03-01 Розетка с заземлением (белый) Ретро
WL18-03-01

Розетка с заземлением (белый) Ретро

WL18-03-02 Розетка с заземлением и шторками (белый) Ретро
WL18-03-02

Розетка с заземлением и шторками (белый) Ретро

Коричневые керамические механизмы

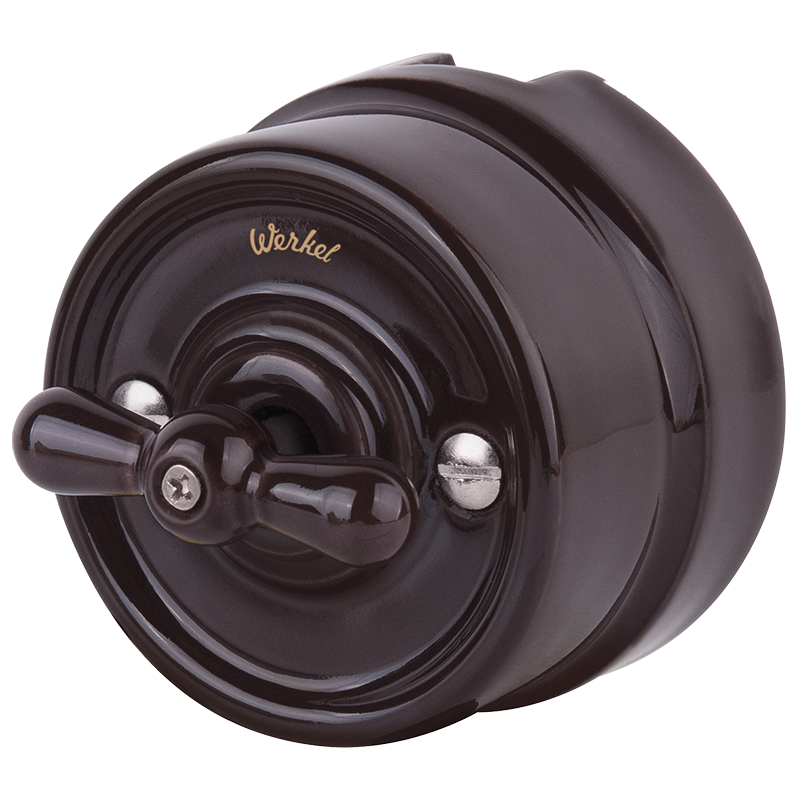

WL18-01-03 Переключатель одноклавишный (коричневый) Ретро
WL18-01-03

Переключатель одноклавишный (коричневый) Ретро

WL18-01-05 Выключатель на 4 положения двухклавишный (коричневый) Ретро
WL18-01-05

Выключатель на 4 положения двухклавишный (коричневый) Ретро

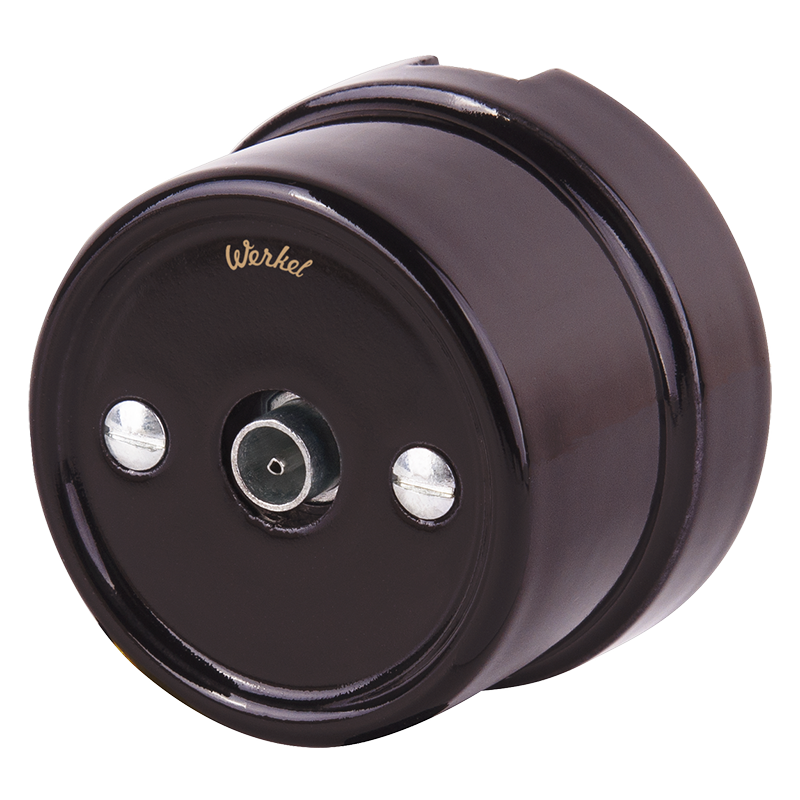

WL18-02-05 ТВ розетка (коричневый) Ретро
WL18-02-05

ТВ розетка (коричневый) Ретро

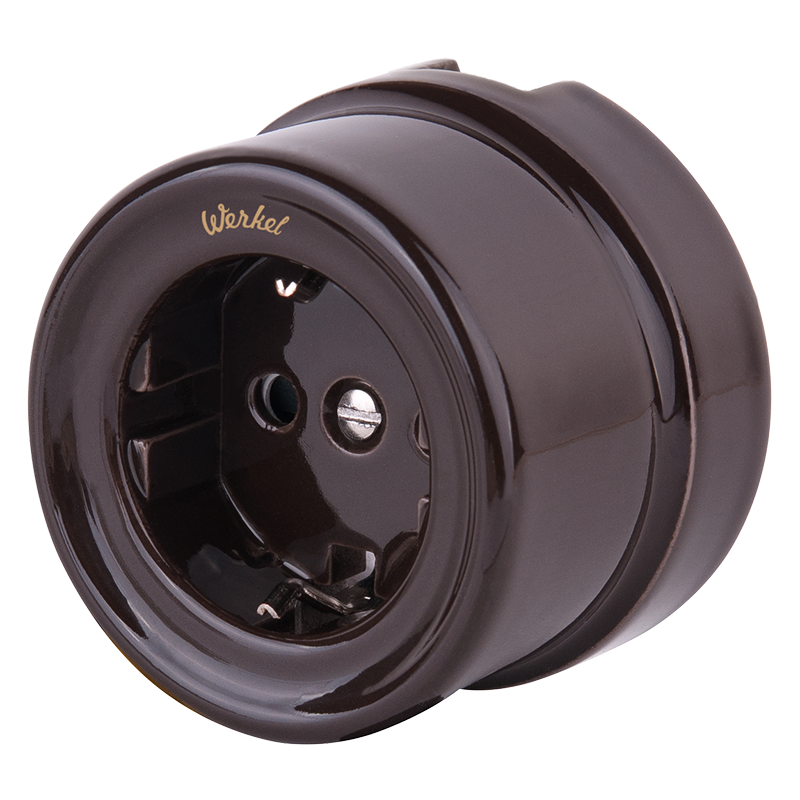

WL18-03-01 Розетка с заземлением (коричневый) Ретро
WL18-03-01

Розетка с заземлением (коричневый) Ретро

WL18-03-02 Розетка с заземлением и шторками (коричневый) Ретро
WL18-03-02

Розетка с заземлением и шторками (коричневый) Ретро

Черные керамические механизмы

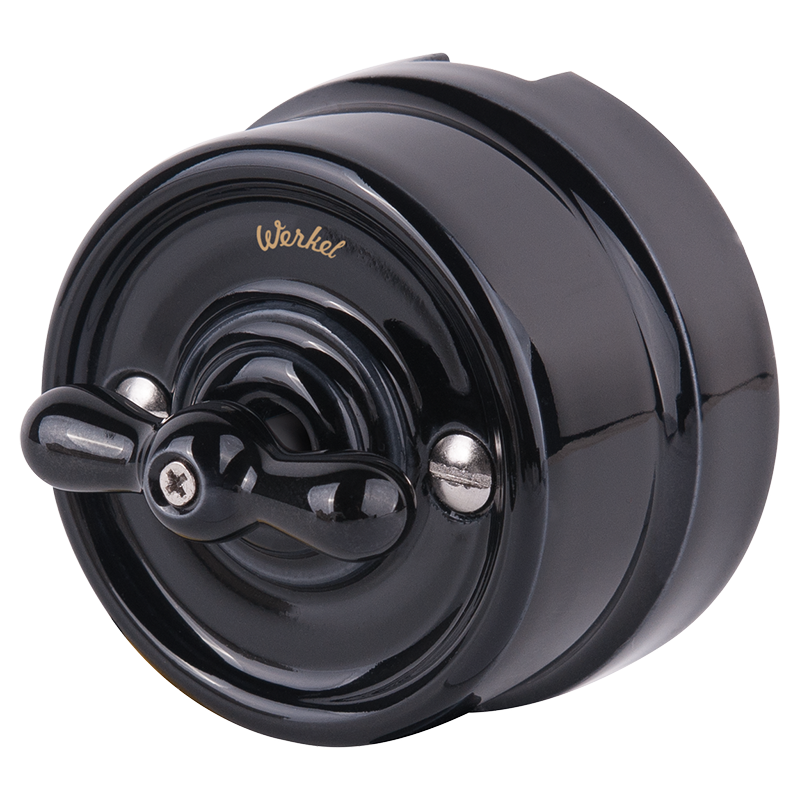

WL18-01-03 Переключатель одноклавишный (черный) Ретро
WL18-01-03

Переключатель одноклавишный (черный) Ретро

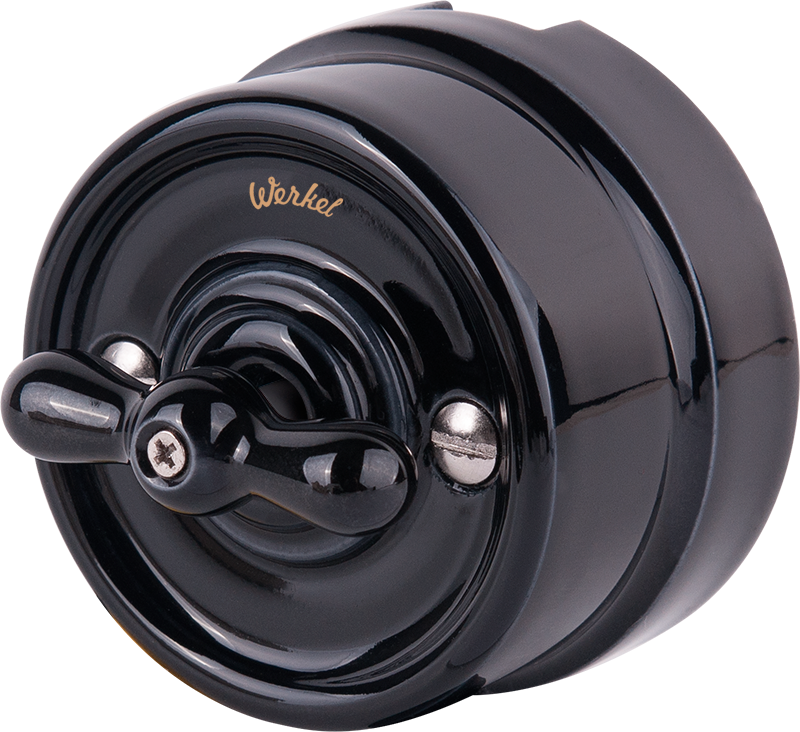

WL18-01-05 Выключатель на 4 положения двухклавишный (черный) Ретро
WL18-01-05

Выключатель на 4 положения двухклавишный (черный) Ретро

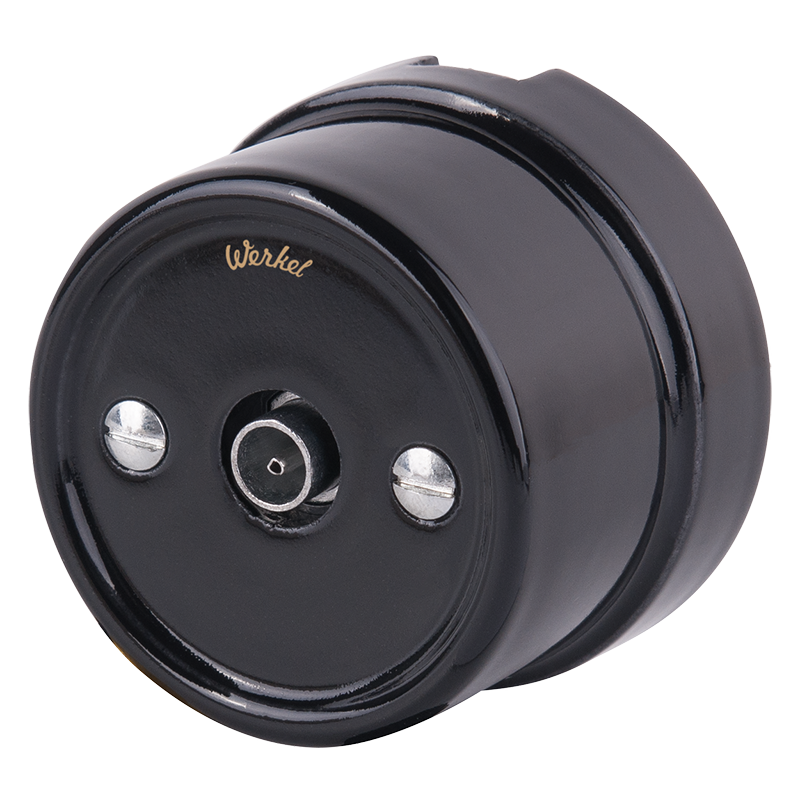

WL18-02-05 ТВ розетка (черный) Ретро
WL18-02-05

ТВ розетка (черный) Ретро

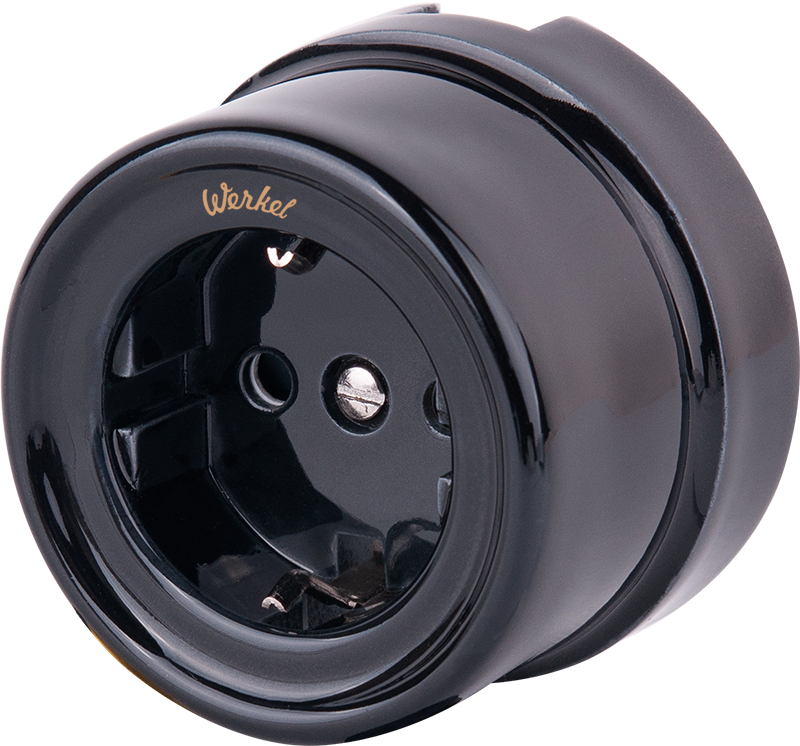

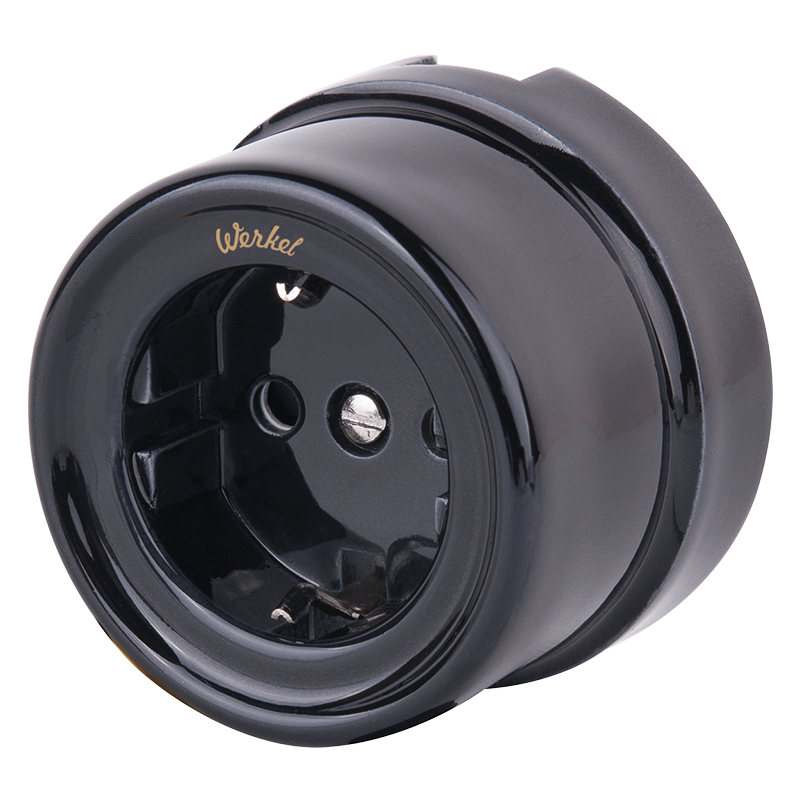

WL18-03-01 Розетка с заземлением (черный) Ретро
WL18-03-01

Розетка с заземлением (черный) Ретро

WL18-03-02 Розетка с заземлением и шторками (черный) Ретро
WL18-03-02

Розетка с заземлением и шторками (черный) Ретро

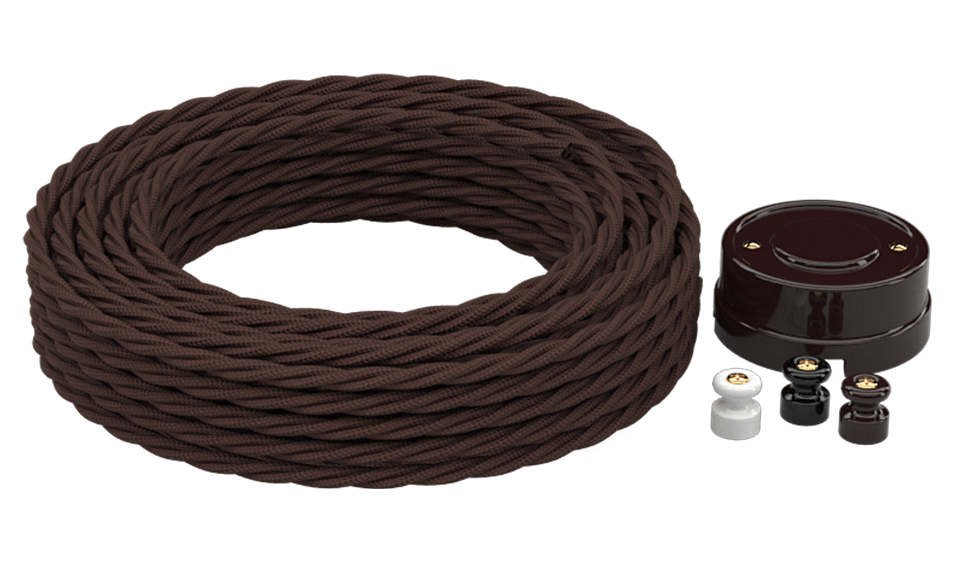

Аксессуары для механизмов и монтажа проводки

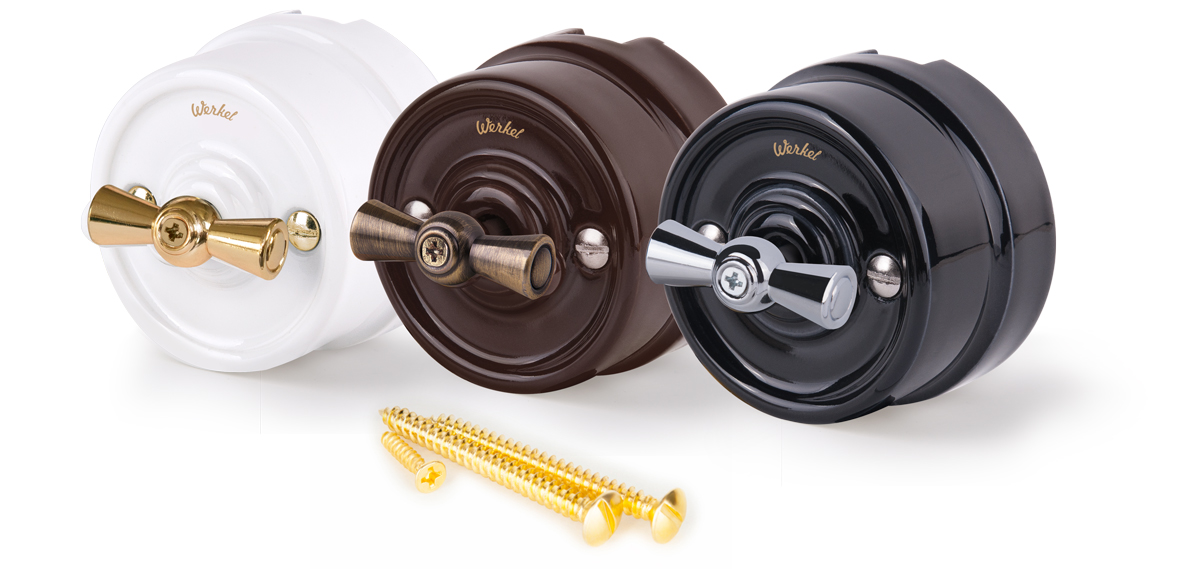

В нашем ассортименте представлены ручки для выключателей в 3 цветах.

Мы предлагаем полный набор аксессуаров для монтажа проводки.

Преимущества накладных механизмов Retro

Токопроводящие элементы выполнены из фосфорной бронзы (94% Cu, 6% Sn), которая имеет высокую токо проводимость и не вызывает нагрева механизма

Запас надежности, заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения

Серебряные контактные площадки (90% Ag, 10% Ni) предотвращают выгорание контактов выключателей

Широкий температурный диапазон от –40° до +80 °С

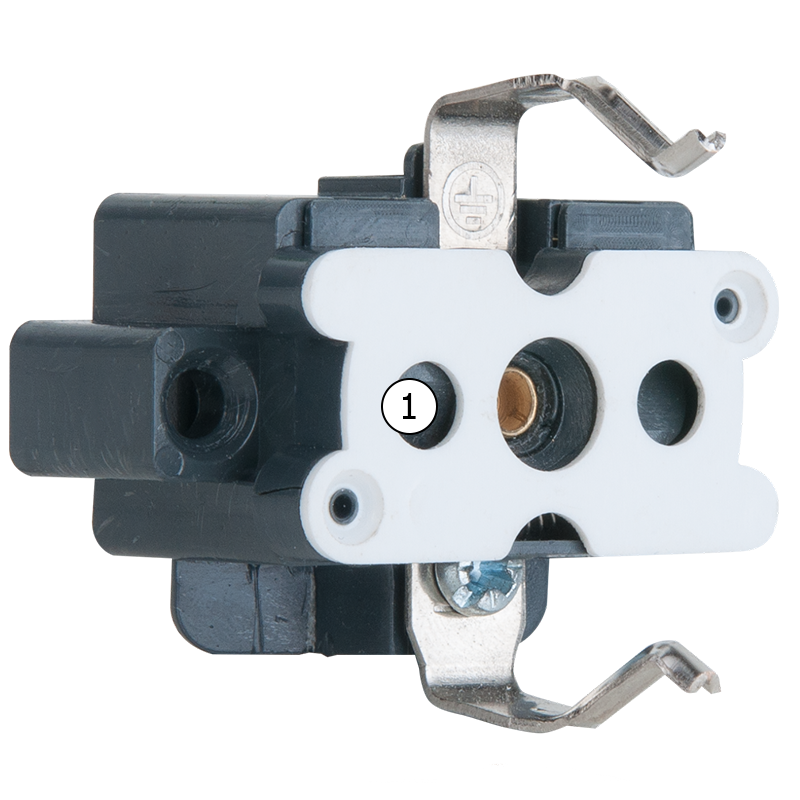

МRetro механизмы керамические. Преимущества

1

Защита контактов
обеспечивает механизмам дополнительную безопасность, ограничивая доступ к токоведущим частям

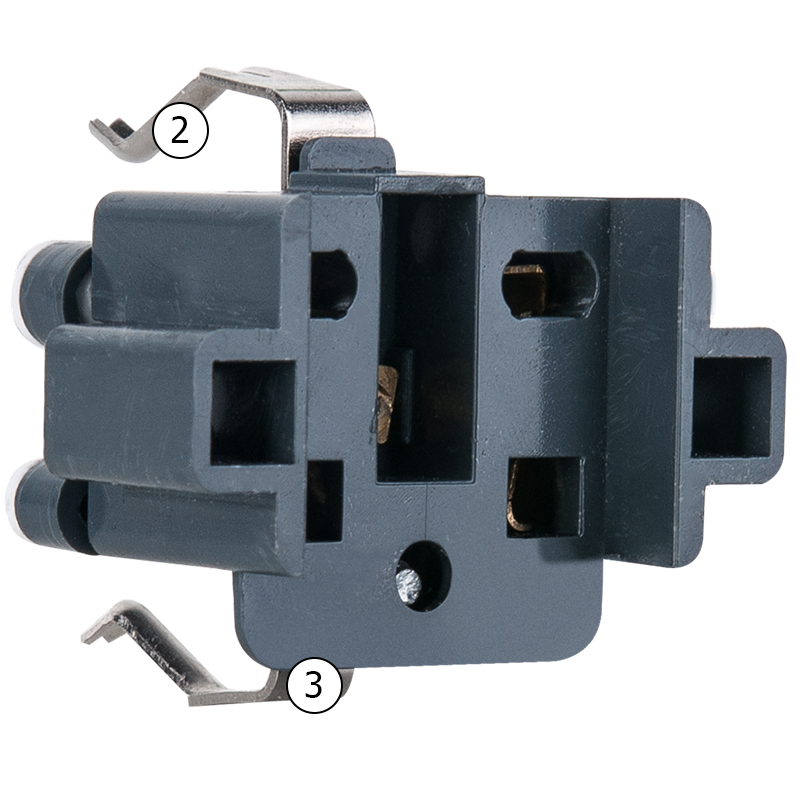

Retro механизмы керамические. Преимущества

2

Заземляющий контакт
обеспечивает безопасность всех розеток серии Retro

3

Гальванизация контактов
придает эстетичный внешний вид и защищает от коррозии

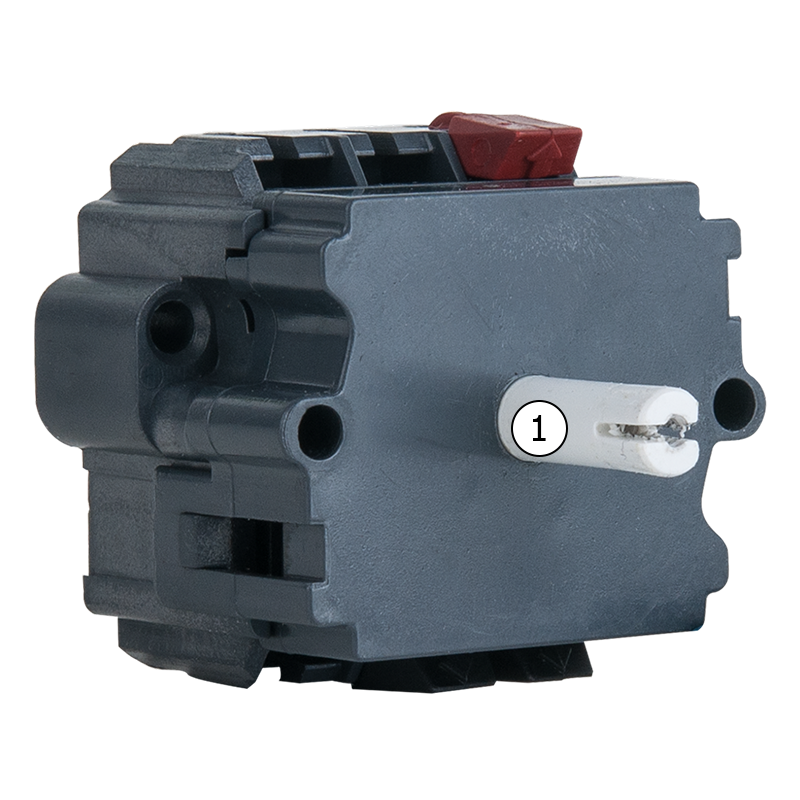

Retro механизмы керамические. Преимущества

1

Надежный поворотный механизм
обеспечивает четкую фиксацию контактов в нужном положении

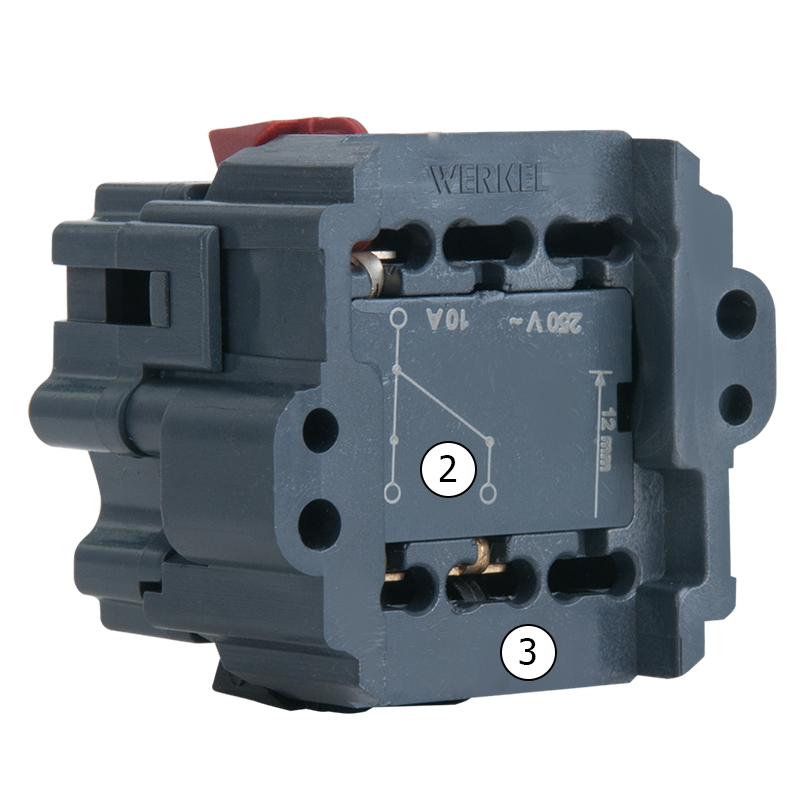

Retro механизмы керамические. Преимущества

2

Схема подключения
нанесена на каждый выключатель

3

Корпус механизмов выполнен из негорючего поликарбоната,
который обеспечивает высокую прочность и формостойкость

Размеры

Размеры эрозеток и выключателей Retro

Выключатели

Размеры эрозеток и выключателей Retro

Розетки

Размеры эрозеток и выключателей Retro

ТВ-розетки

Технические характеристики

Механизмы Retro Выключатель на 4 положения двухклавишный Переключатель одноклавишный Розетки ТВ-розетка
Диаметр Ø 65 мм 65 мм 65 мм 65 мм
Глубина 57 мм 57 мм 46 мм 47 мм

Розетки 220 В

  • Номинальное напряжение: 250 В
  • Номинальный ток: 16 А
  • Степень защиты от пыли и влаги: IP20
  • Контактные зажимы: винтового типа
  • Сечение подключаемых проводов: 0,75–2,5 мм2
  • Срок службы: 10 лет
  • Срок хранения до ввода в эксплуатацию: до 5 лет

Выключатели

  • Номинальное напряжение: 250 В
  • Номинальный ток: 10 А
  • Степень защиты от пыли и влаги: IP20
  • Контактные зажимы: самозажимного типа
  • Сечение подключаемых проводов: 0,75–2,5 мм2
  • Срок службы: 10 лет
  • Срок хранения до ввода в эксплуатацию: до 5 лет

ТВ-розетка

  • Степень защиты от пыли и влаги: IP20
  • Контактные зажимы: безвинтового типа
  • Сечение подключаемых проводов: 0,4–0,8 мм2
  • Срок службы: 10 лет
  • Срок хранения до ввода в эксплуатацию: до 5 лет

Монтаж

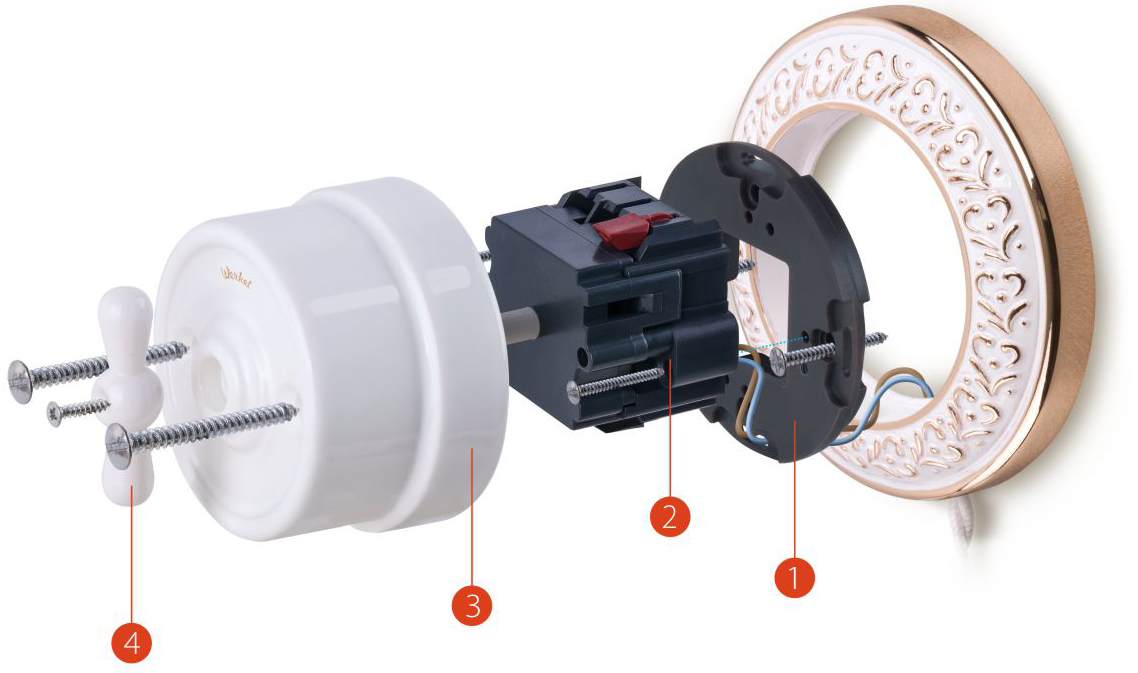

Монтаж механизмов Retro
  1. Установите рамку и накладку под механизм
  2. Закрепите механизм на накладке
  3. Установите керамический корпус
  4. Закрепите фитинг

Варианты монтажа:

  • с рамками;
  • без рамок.

Схема монтажа витой наружной проводки
с механизмами Retro

Схема монтажа витой наружной проводки с механизмами Retro

Наружная проводка - отличный способ обыграть ваш интерьер в стиле ретро. Правильно произвести монтаж позволит соблюдение ряда простых правил:

  • Рекомендуемое расстояние от распределительной коробки или механизма до первого изолятора – 50 мм. При такой установке провод будет надежно зафиксирован в механизме.
  • Расстояние между всеми изоляторами должно быть одинаковым и сохраняться в пределе от 300 до 400 мм. Это обеспечит эстетичный внешний вид проводки и позволит избежать провисания провода.
  • В местах, где проводка меняет направление, рекомендуется устанавливать два изолятора на расстоянии 50 мм под углом 45° друг к другу
  • Более надежную фиксацию провода можно обеспечить, если перевязать кабель жгутом над изолятором и под ним.
  • Аккуратный и безопасный вывод кабеля из стены оформляется с помощью специальной втулки. Она не позволит проводу перетереться и обеспечит эстетичный внешний вид отверстия.
  • Розетки и выключатели Retro рассчитаны на подключение проводов сечением 0,75–2,5 мм2. Для подключения розеток чаще всего используется кабель сечением 2,5 мм2, для освещения подходит витой кабель сечением 1,5 мм2.
